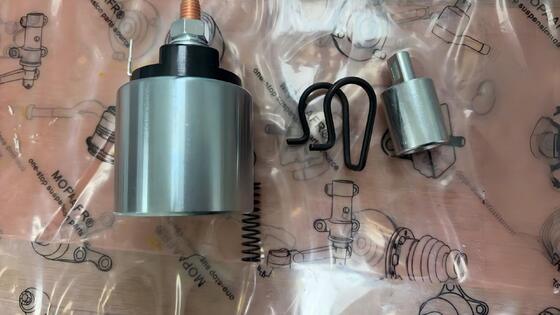

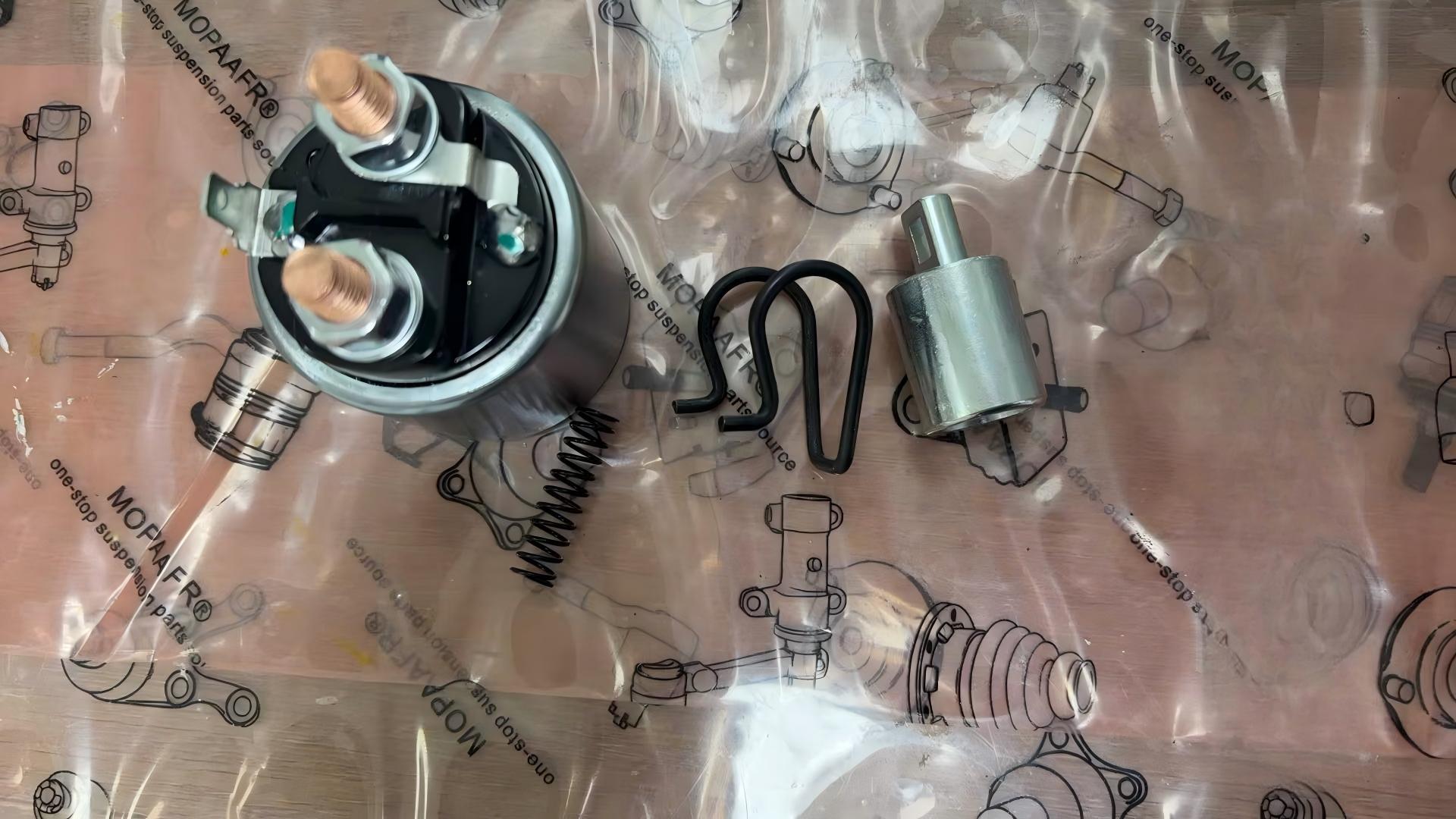

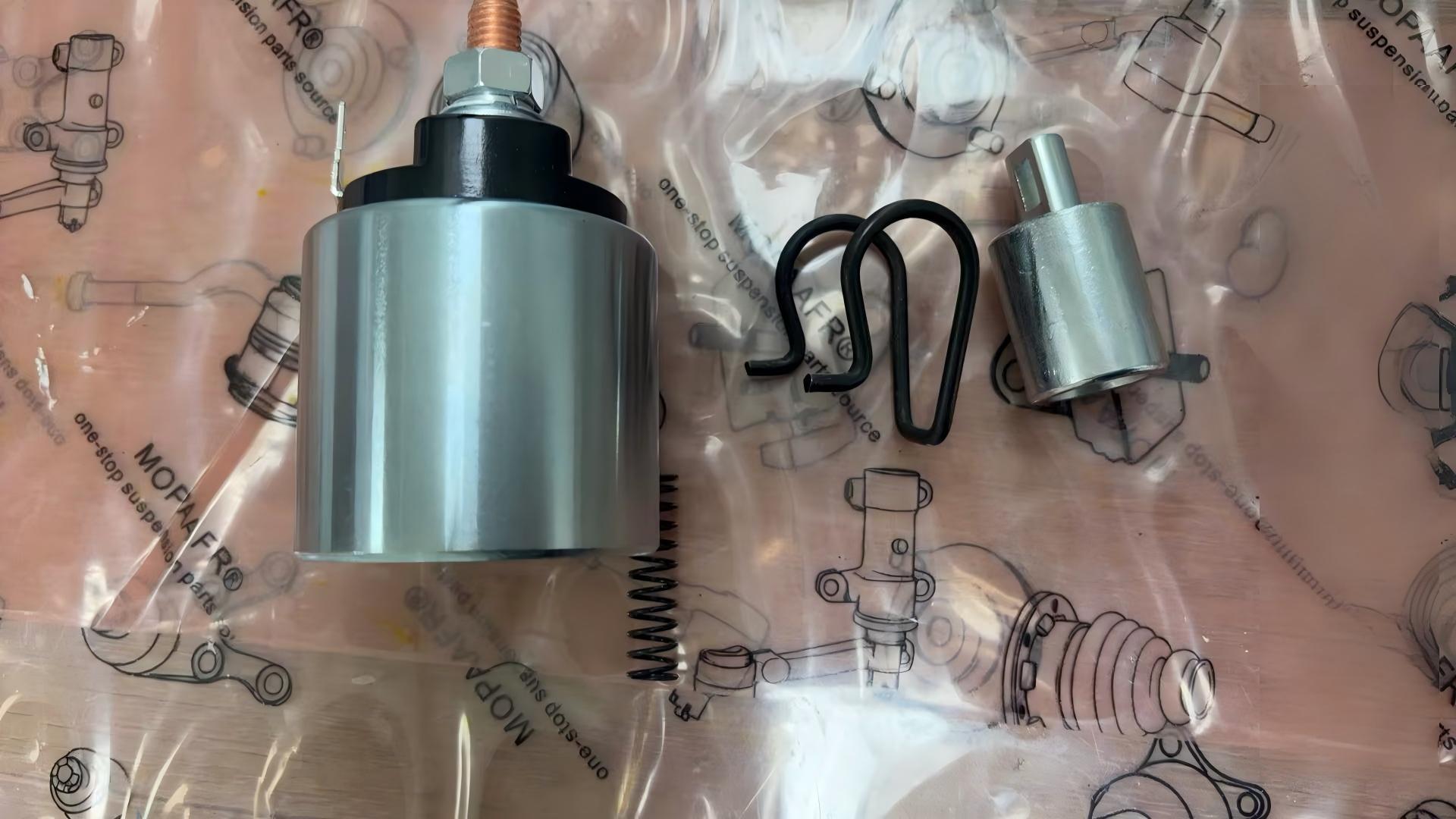

23343-8H300 Schalter ASSY-MAGNETIC für den Nissan X-Trail Teana 233438H300

Produktfunktionsbeschreibung

Der Magnetschalter des Anlassers, auch bekannt als Anlassersolenoid, ist eine kritische Komponente des Anlasssystems Ihres Nissan-Fahrzeugs. Dieser elektromagnetische Schalter erfüllt zwei wesentliche Funktionen: Er schließt den Hochstromkreis zwischen der Batterie und dem Anlassermotor und greift mechanisch das Anlasser-Antriebsritzel mit dem Schwungrad des Motors, um den Motor zu starten.Für die Modelle Nissan Teana J31 und X-Trail T30 ist ein einwandfrei funktionierender Magnetschalter für einen zuverlässigen Motorstart, eine gleichmäßige Anlassleistung und einen zuverlässigen Fahrzeugbetrieb unerlässlich. Diese Komponente ist nach Werksvorgaben gefertigt, um eine korrekte Passform und zuverlässige Leistung zu gewährleisten.

Häufige Symptome eines defekten Magnetschalters

Wenn eines der folgenden Symptome auftritt, ist Ihr Magnetschalter möglicherweise defekt und muss ersetzt werden:

• Ein einzelnes lautes Klicken, aber kein Anlassen: Beim Drehen des Schlüssels ist ein deutliches Klicken zu hören, aber der Motor dreht sich nicht – dies deutet darauf hin, dass der Schalter einrastet, aber den Hauptstromkreis nicht schließt.

• Kein Geräusch: Kein Klicken oder Anlassgeräusch beim Drehen des Schlüssels – dies deutet darauf hin, dass der Schalter keinen Strom erhält oder vollständig ausgefallen ist.

• Intermittierender Start: Das Fahrzeug startet manchmal, aber nicht immer – dies deutet auf verschlissene interne Kontakte im Schalter hin.

• Anlasser dreht sich, aber der Motor startet nicht: Der Motor läuft, aber das Antriebsritzel greift nicht in das Schwungrad – dies deutet auf einen mechanischen Defekt im Schalter hin.

• Schleifgeräusch beim Starten: Ein Schleifgeräusch beim Versuch zu starten – dies kann darauf hindeuten, dass der Schalter das Antriebsritzel nicht richtig einrückt.

• Brennender Geruch oder Rauch: Elektrischer Brandgeruch aus dem Bereich des Anlassers – dies deutet darauf hin, dass die Schalterkontakte Funken sprühen oder überhitzen.

Wenn Sie diese Symptome durch Inspektion bestätigt haben, ist der Austausch des Magnetschalters die empfohlene Lösung.

Fehlerdiagnose eines defekten Magnetschalters

Führen Sie vor dem Kauf eines Ersatzteils diese einfachen Prüfungen durch, um zu bestätigen, dass der Magnetschalter das Problem ist:

• Batterietest: Überprüfen Sie die Batteriespannung – eine gesunde Batterie sollte im Ruhezustand 12,6 V anzeigen. Wenn die Spannung während des Anlassens stark abfällt, ist möglicherweise die Batterie das Problem und nicht der Schalter.

• Spannungsprüfung am Schalter: Messen Sie die Spannung am Schalteranschluss, wenn Sie den Schlüssel drehen. Wenn Spannung vorhanden ist, der Anlasser aber nicht anspringt, ist der Schalter möglicherweise defekt.

• Auf Klicken achten: Ein einzelnes lautes Klicken ohne Anlassen deutet typischerweise auf einen defekten Schalter oder unzureichende Leistung hin. Kein Klicken deutet auf keinen Stromfluss zum Schalter hin.

• Sichtprüfung: Überprüfen Sie die Verkabelung und die Anschlüsse des Schalters auf Korrosion, Lockerheit oder Beschädigung. Untersuchen Sie den Schalter auf Anzeichen von Überhitzung oder Brand.

• Prüfstandstest: Wenn der Anlasser ausgebaut ist, kann der Magnetschalter auf dem Prüfstand getestet werden, um die ordnungsgemäße Funktion zu bestätigen.

 Produktattribute

Einbauhinweise

Wichtig: Die Passform hängt vom spezifischen Fahrgestell, Motor und Produktionsdatum Ihres Fahrzeugs ab. Verifizieren Sie immer anhand der Fahrzeugidentifikationsnummer (FIN) oder der vorhandenen Teilenummer vor der Installation.

Bekannte kompatible Modelle:

Wichtige Einbauhinweise:

• Dieser Magnetschalter ist bestätigt für Nissan X-Trail T30 mit QR20DE und QR25DE Motoren .

• Dies ist ein am Anlasser montierter Solenoidschalter, kein eigenständiges Relais.

• Bestätigen Sie immer die Kompatibilität anhand Ihrer FIN vor dem Kauf.

 Installationsanleitung

Typischerweise benötigte Werkzeuge:

• Steckschlüsselsatz (metrisch)

• Schraubendrehersatz

• Multimeter (zum Testen)

• Schutzhandschuhe und Augenschutz

Allgemeine Installationsreferenz (immer fahrzeugspezifisches Servicehandbuch befolgen):

Wichtig:

• Trennen Sie immer die Batterie, bevor Sie am Anlasser arbeiten , um elektrische Kurzschlüsse zu vermeiden.

• Beachten Sie die Verkabelungspositionen vor dem Trennen, um eine korrekte Wiederzusammenbau zu gewährleisten.

• Anlassermotor prüfen auf andere Probleme, während der Schalter ausgebaut ist.

• Wenn Sie sich bei einem Schritt unsicher sind, konsultieren Sie einen qualifizierten Mechaniker.

Installationstipps & häufige Fehler

Der Fehler beim Austausch eines Magnetschalters für den Anlasser:

❌ Falsch: Vergessen, die Verkabelungsanschlüsse vor dem Ausbau zu notieren, oder den Anlassermotor nicht auf andere Defekte zu prüfen.

✅ Richtig:

1. Verkabelungspositionen vor dem Ausbau notieren – Die Steuerleitung und das Hauptstromkabel müssen korrekt wieder angeschlossen werden.

2. Anlassermotor prüfen – Während der Schalter ausgebaut ist, den Anlasser auf verschlissene Bürsten, beschädigtes Ritzel oder Lagergeräusche prüfen.

3. Montagefläche reinigen – Gute elektrische Verbindung zwischen Schalter und Anlasserkörper sicherstellen.

4. Vor dem Wiedereinbau testen – Prüfen Sie, ob der Schalter das Ritzel richtig einrückt, bevor Sie ihn vollständig einbauen.

5. Zündschalter prüfen – Wenn der neue Schalter nicht aktiviert, prüfen Sie die Zündsignal-Leitung.

⚠️ Denken Sie daran: Wenn der Anlassermotor selbst verschlissen oder beschädigt ist, wird der Austausch nur des Magnetschalters keinen zuverlässigen Start wiederherstellen. Prüfen Sie die gesamte Anlassereinheit.

Merkmale & Funktionshinweise

Leistungshinweise:

• Der Magnetschalter ist entscheidend für einen zuverlässigen Motorstart.

• Ein defekter Schalter kann Symptome wie ein einzelnes Klicken ohne Anlassen, intermittierenden Start oder Totalausfall verursachen.

• Der Schalter sollte während der Anlasserwartung auf ordnungsgemäßes Einrücken und Kontaktfunktion geprüft werden.

Lieferumfang

1 x Magnetschalter für Anlasser. Hinweis: Anlassermotor, Befestigungsschrauben und elektrische Anschlüsse sind NICHT enthalten, es sei denn, dies ist angegeben. Bitte bestätigen Sie die Kompatibilität mit Ihrem Fahrzeugmodell und Motor vor dem Kauf.

Häufige Kundenanliegen & unsere Lösungen

Wir verstehen, dass der Kauf eines Magnetschalters Fragen und Bedenken aufwerfen kann. Hier sind unsere Antworten auf die häufigsten Probleme, mit denen unsere Kunden konfrontiert sind:

„Was passiert, wenn ich ihn einbaue und der Anlasser immer noch nicht funktioniert?“ – Wenn der Anlasser nach dem Einbau nicht funktioniert, überprüfen Sie die Batteriespannung, die Masseverbindungen und das Anlasserrelais. Eine schwache Batterie oder eine schlechte Verbindung kann einen ordnungsgemäßen Anlasserbetrieb verhindern. Prüfen Sie auch die Anlassermotorbürsten und das Antriebsritzel auf Verschleiß.

„Kann ich nur den Magnetschalter ersetzen, ohne den gesamten Anlasser zu ersetzen?“ – Ja, der Magnetschalter ist eine separate Komponente, die unabhängig ausgetauscht werden kann. Dies ist eine kostengünstige Reparatur im Vergleich zum Austausch der gesamten Anlassereinheit.

„Was passiert, wenn ich das Teil dringend benötige und nicht auf den Standardversand warten kann?“ – Wir bieten beschleunigte Versandoptionen an und können Ihre Bestellung priorisieren, wenn Sie sie schnell benötigen.

After-Sales-Service & Garantie

Wir stehen hinter diesem Produkt mit unserer Qualitätssicherung. Wenn Sie Bedenken hinsichtlich Passform oder Qualität haben, kontaktieren Sie uns einfach – wir werden uns innerhalb von 24 Stunden bei Ihnen melden.

Empfehlungen für verwandte Produkte

Beim Austausch des Magnetschalters für den Anlasser wird oft empfohlen, die folgenden verwandten Komponenten gleichzeitig zu prüfen und gegebenenfalls zu ersetzen.

Anlassermotor-Einheit——Wenn der Anlasser verschlissen ist, kann ein vollständiger Austausch kostengünstiger sein

Batterie——Eine schwache Batterie belastet das Anlasssystem; prüfen und bei Bedarf ersetzen

Zündschalter——Sendet Signal an den Anlasser; bei Verschleiß oder Defekt ersetzen

Anlasserrelais——Steuert die Anlasseraktivierung; prüfen, wenn Startprobleme bestehen bleiben
