Produktfunktionsbeschreibung

Die äußere Antriebswelle der Vorderachse (Teilenummer 43405-60100) ist eine kritische Komponente der Vorderachse und des Antriebsstrangs Ihres Toyota Land Cruiser der 70er Serie. Ihre Hauptfunktion besteht darin, das Drehmoment vom vorderen Differential zum vorderen Radnaben zu übertragen und so die Kraftübertragung auf die Vorderräder im Allradbetrieb zu ermöglichen. Diese äußere Wellenbaugruppe verfügt über ein Birfield Gleichlaufgelenk (CV-Gelenk) auf der Außenseite (Radseite), das es der Welle ermöglicht, die Kraft reibungslos zu übertragen und gleichzeitig die Lenkwinkel der Vorderräder auszugleichen. Für Land Cruiser der 70er Serie mit durchgehenden Vorderachsen ist eine korrekt funktionierende äußere Achswelle für einen zuverlässigen Allradantrieb, eine reibungslose Kraftübertragung und einen sicheren Fahrzeugbetrieb unerlässlich. Diese Komponente ist nach Werksvorgaben konstruiert, um eine korrekte Passform und zuverlässige Leistung zu gewährleisten.

DIY Diagnoseleitfaden

So erkennen Sie, ob Ihre äußere Antriebswelle der Vorderachse ersetzt werden muss:

Achten Sie auf diese häufigen Anzeichen:

1. Klickgeräusche beim Lenken– Metallisches Klickgeräusch bei scharfen Kurven, besonders bei niedriger Geschwindigkeit

2. Vibrationen während der Fahrt– Vibrationen, die durch den Boden oder das Lenkrad spürbar sind und mit zunehmender Geschwindigkeit zunehmen

3. Fettleckage– Fett, das von einer gerissenen Manschette auf den inneren Radkasten geschleudert wird

4. Übermäßiges Spiel im Vorderrad– Das Rad bewegt sich, wenn es von Hand geschaukelt wird, was auf ein verschlissenes CV-Gelenk hinweist

5. Schwierigkeiten beim Lenken im vollen Lenkeinschlag– Schleifendes oder klemmendes Gefühl beim Lenken bis zum vollen Lenkeinschlag

💡 Schnelle Inspektion:– Bei auf ebener Fläche stehendem Fahrzeug das Lenkrad bis zum vollen Anschlag einschlagen und die Manschetten der Vorderachse auf Risse, Brüche oder Fettleckagen prüfen. Fahren Sie eine enge Kurve bei niedriger Geschwindigkeit und achten Sie auf Klickgeräusche. Übermäßiges Spiel im Vorderrad, wenn es angehoben ist, kann auf ein verschlissenes Birfield-Gelenk hinweisen.

 Produktattribute

Komponentenstandort & Kernfunktion

Standort:– Die äußere Antriebswelle der Vorderachse befindet sich im Gehäuse der Vorderachse und der Lenkknochenbaugruppe. Sie erstreckt sich vom Seitenzahnrad des vorderen Differentials (innen) durch das Achsgehäuse und tritt am Lenkknochen aus, wo sie mit der Radnabe (außen) verbunden ist. Das Birfield CV-Gelenk befindet sich innerhalb der Lenkknochenbaugruppe, umschlossen vom Achsschenkelbolzen und dem Wellendichtungsring.

Verbindungen:– Das innere Ende der Welle greift über Verzahnungen in das Seitenzahnrad des vorderen Differentials. Das äußere Ende (CV-Gelenkgehäuse) greift in die Verzahnungen des Radnabenflansches. Das CV-Gelenk ermöglicht der Welle, sich zu drehen, während sich der Lenkknochen zum Lenken schwenkt. Die Welle wird von einer Buchse im Achsschenkelbolzen gestützt und an beiden Enden durch Wellendichtungen abgedichtet. Bei Modellen mit Antriebsflanschen (nicht mit Freilaufnaben) greifen die äußeren Verzahnungen direkt in den Antriebsflansch.

Kernfunktion:– Die äußere Achswelle erfüllt zwei kritische Funktionen: (1) Übertragung des Drehmoments vom vorderen Differential auf die vordere Radnabe für den Allradbetrieb und (2) Ermöglichung der Lenkung der Vorderräder bei gleichzeitiger Aufrechterhaltung einer konstanten Geschwindigkeitsübertragung durch das Birfield CV-Gelenk. Das CV-Gelenk ermöglicht eine reibungslose Kraftübertragung bei unterschiedlichen Lenkwinkeln ohne Vibrationen oder Klemmungen. Diese Welle ist speziell für Anwendungen mit Antriebsflanschen konzipiert und funktioniert nicht mit automatischen oder manuellen Freilaufnaben, da die äußere Verzahnung eine andere Steigung hat.

Wann dieses Teil am wichtigsten ist

Diese äußere Antriebswelle der Vorderachse ist besonders wichtig für Fahrzeuge, die:

• Für Geländefahrten oder unwegsames Gelände genutzt werden – diese Bedingungen belasten die Vorderachse und die CV-Gelenke mit hohen Stoß- und Artikulationslasten

• Häufig im 4WD-Modus betrieben werden – die ständige Kraftübertragung über die Vorderachse beschleunigt den Verschleiß der Wellenverzahnungen und CV-Gelenkkomponenten

• Mit schweren Lasten gefahren oder gezogen werden – zusätzliches Gewicht erhöht die Belastung des Antriebsstrangs

• Fahrzeuge mit hoher Laufleistung, bei denen die ursprünglichen Achskomponenten im Laufe der Zeit verschlissen sind

• Fahrzeuge mit Antriebsflanschen, bei denen die äußeren Verzahnungen direkt in den Nabenflansch greifen

Unter diesen Bedingungen arbeitet die äußere Achswelle härter und ist anfälliger für Verschleiß, was regelmäßige Inspektion und rechtzeitigen Austausch für einen zuverlässigen 4WD-Betrieb und Sicherheit unerlässlich macht.

 Installationsrichtlinien

Typischerweise benötigte Werkzeuge:

• Steckschlüsselsatz (metrisch, schwerlast)

• Drehmomentschlüssel

• Kugelgelenkabzieher

• Lagerpresse / Dorneinsatz

• Sicherheitshandschuhe und Augenschutz

Allgemeine Installationsreferenz (immer das fahrzeugspezifische Servicehandbuch befolgen):

Wichtig:

• Dieses Verfahren erfordert Spezialwerkzeuge und Erfahrung. Eine unsachgemäße Installation kann zu Antriebsverlust oder Lenkversagen führen.

• Immer die CV-Manschette und das Fett ersetzen bei der Montage einer neuen Antriebswelle.

• Den Antriebsflansch prüfen auf Verschleiß oder Beschädigung.

• Radspur einstellen nach Wartungsarbeiten an der Vorderachse.

• Wenn Sie sich bei einem Schritt unsicher sind, wenden Sie sich an einen qualifizierten Mechaniker.

 Installationstipps & häufige Fehler

Der Fehler beim Austausch einer äußeren Antriebswelle der Vorderachse:

❌ Falsch: Versuch, diese Welle mit Freilaufnaben zu verwenden, oder Versäumnis, die Kompatibilität des Antriebsflansches zu prüfen.

✅ Richtig:

1. Kompatibilität des Antriebsflansches prüfen – Diese Welle funktioniert nur mit Antriebsflanschen (43421-60030, 43421-60060), nicht mit automatischen oder manuellen Freilaufnaben .

2. Immer die CV-Manschette und das Fett ersetzen – Eine neue Welle mit einer gebrauchten Manschette wird vorzeitig ausfallen.

3. Die Verzahnungen des Antriebsflansches prüfen – Verschlissene Verzahnungen des Antriebsflansches beschädigen die neue Antriebswelle.

4. Geeignete Werkzeuge verwenden – Die Antriebswelle nicht einschlagen; dies beschädigt das CV-Gelenk und die Lager.

5. Radspur einstellen – Die Lenkgeometrie muss nach Wartungsarbeiten an der Vorderachse neu eingestellt werden.

⚠️ Denken Sie daran: Die Montage dieser Welle an einem Fahrzeug mit Freilaufnaben führt dazu, dass die Verzahnungen nicht richtig greifen, was zu einem Verlust der 4WD-Funktion führt .

Packungsinhalt

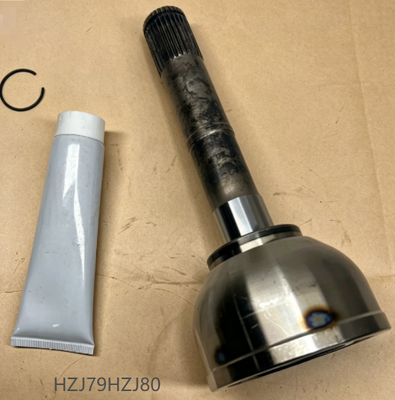

1 x Äußere Antriebswelle der Vorderachse (Teilenummer 43405-60100). Hinweis: Bitte bestätigen Sie die Kompatibilität mit Ihrem Fahrzeugmodell und Ihrer Konfiguration vor dem Kauf.

After-Sales-Service & Garantie

Dieses Produkt unterliegt unserer Qualitätssicherung. Wenn Sie Fragen oder Probleme bezüglich Passform oder Qualität haben, kontaktieren Sie uns bitte und wir werden Ihnen innerhalb von 24 Stunden antworten.
