Produktfunktionsbeschreibung

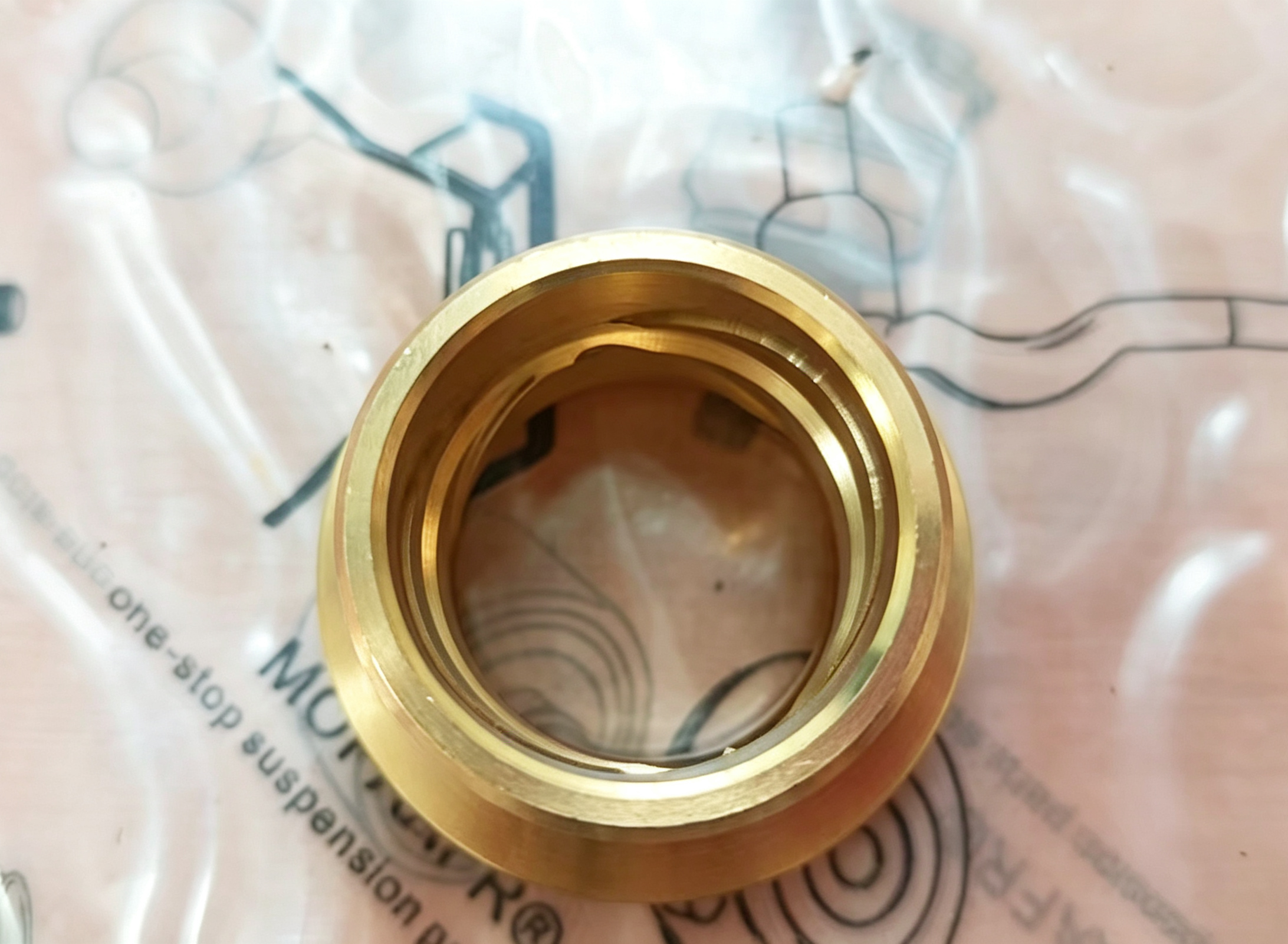

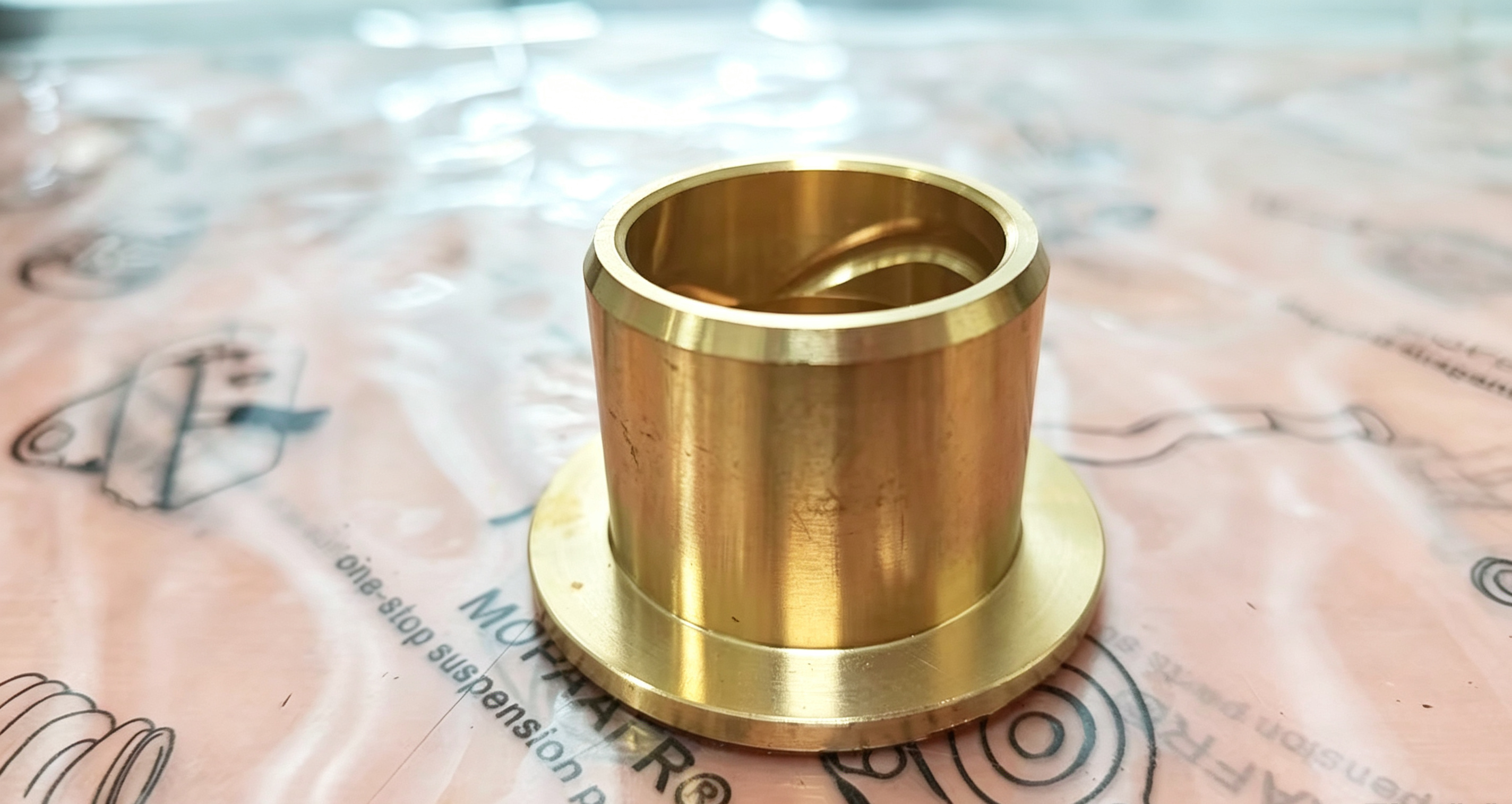

Die Achsschenkelbuchse (Teilenummer 90381-30006) ist eine kritische Komponente der Vorderachse und des Lenksystems Ihres Toyota-Fahrzeugs. Ihre Hauptfunktion besteht darin, als Lagerfläche zwischen dem Achsschenkel und dem Königszapfen (Lenkdrehbolzen) zu dienen und dem Achsschenkel ein reibungsloses Schwenken zum Lenken zu ermöglichen, während gleichzeitig eine präzise Ausrichtung beibehalten wird. Diese massive Buchse wird in die Achsschenkeljochbohrung eingepresst und bietet eine langlebige, reibungsarme Schnittstelle, die die vertikalen Lasten der Vorderachse aufnimmt und gleichzeitig die Lenkdrehung ermöglicht. Für Toyota Hilux, 4Runner, T100 und Land Cruiser Modelle mit 4WD-Vorderachsen ist eine ordnungsgemäß funktionierende Achsschenkelbuchse für präzise Lenkkontrolle, stabiles Fahrverhalten und sicheren Fahrzeugbetrieb unerlässlich.

Häufige Symptome einer defekten Achsschenkelbuchse

Wenn Sie eines der folgenden Symptome bemerken, ist Ihre Achsschenkelbuchse möglicherweise defekt und muss ersetzt werden:

• Übermäßiges Lenkspiel oder Lockerheit: Das Lenkrad hat ein übermäßiges Leerspiel, bevor die Räder reagieren – dies deutet auf eine verschlissene Buchse hin, die eine Bewegung zwischen Achsschenkel und Königszapfen zulässt

• Polternde oder knackende Geräusche beim Lenken: Ein metallisches Poltern oder Knacken beim Lenken oder Überfahren von Unebenheiten – dies deutet auf eine verschlissene Buchse hin, die Metall-auf-Metall-Kontakt verursacht

• Lenkwanken oder schlechte Rückstellfähigkeit: Das Fahrzeug schwankt auf geraden Straßen oder das Lenkrad kehrt nicht richtig in die Mittelstellung zurück – dies deutet auf einen Buchsenverschleiß hin, der die Achsschenkelgeometrie beeinträchtigt

• Ungleichmäßiger oder unregelmäßiger Verschleiß der Vorderreifen: Die Vorderreifen zeigen ungleichmäßige Verschleißmuster – dies kann auf Buchsenverschleiß zurückzuführen sein, der Ausrichtungsänderungen verursacht

• Vibrationen im Lenkrad: Lenkradvibrationen, die sich mit den Straßenbedingungen ändern – dies deutet auf Lockerheit in der Achsschenkel-Drehbolzen-Baugruppe hin

• Sichtbarer Verschleiß oder Korrosion an der Buchse: Bei der Inspektion weist die Buchse Riefen, Lochfraß oder Verformungen auf

Wenn Sie diese Symptome durch Inspektion bestätigt haben, wird der Austausch der Achsschenkelbuchse als empfohlene Lösung angesehen.

Produktattribute

Fahrzeugpassform (anwendbare Modelle):

4WD (Allradantrieb) schwere Geländefahrzeuge, Pickups und Nutzfahrzeuge, hergestellt zwischen 1986 und 2004codiert.

• Toyota Hilux (4WD Pickup): Klassische 4WD-Versionen wie LN107, LN111, YN63, etc.

• Toyota 4Runner (4WD SUV): 1986–1995 Modelle.

• Toyota T100 (Toyotas früherer Full-Size-Pickup)

• Toyota HiAce (4WD Lieferwagen): 4WD-Lieferwagenserien wie LH107, LH119, LH178, LH188K (einschließlich 5L Dieselversionen) usw.

• Toyota Granvia / RegiusAce

Komponentenstandort & Kernfunktion

Standort: Die Achsschenkelbuchse befindet sich im Achsschenkeljoch an den oberen und unteren Drehpunkten. Sie sitzt zwischen dem Achsschenkel (außen) und dem Königszapfen (innen) und bildet die Lagerfläche für den Lenkdrehpunkt. Bei 4WD-Toyota-Solid-Axle-Anwendungen gibt es typischerweise eine Buchse oben und eine unten am Achsschenkel, obwohl diese spezifische Teilenummer als Innenposition aufgeführt ist.

Verbindungen: Die Buchse wird in die Achsschenkeljochbohrung eingepresst. Der Königszapfen verläuft durch die Buchse und ermöglicht dem Achsschenkel, sich um die Königszapfenachse zum Lenken zu drehen. Die Buchse wird vom Achsschenkelgehäuse gehalten und von Fettabdichtungen abgedichtet. Zwischen Buchse und Königszapfen wird Fett aufgetragen, um Reibung und Verschleiß zu reduzieren. Der Achsschenkelarm ist mit dem Lenkgestänge verbunden, um Lenkeingaben zu übertragen.

Kernfunktion: Die Achsschenkelbuchse dient als Lagerfläche, die es dem Achsschenkel ermöglicht, sich um den Königszapfen zu drehen, während sie die vertikalen Lasten der Vorderachse aufnimmt. Sie sorgt für eine präzise Ausrichtung zwischen Achsschenkel und Königszapfen und gewährleistet eine genaue Lenkgeometrie. Die Buchse absorbiert Vibrationen und reduziert die Reibung, was zu einer reibungslosen Lenkfunktion beiträgt. Bei Verschleiß ermöglicht die Buchse übermäßige Bewegungen, die zu Lenkspiel, Geräuschen und Ausrichtungsänderungen führen.

Begleitende Teile für die Installation

Bei größeren Überholungen oder Fahrwerksinstandhaltungen wird dieses Teil typischerweise zusammen mit den folgenden Kernkomponenten installiert oder verwendet:

① Direkt verbundenes Außenteil: Achsschenkel
Diese Buchse wird direkt in die Bohrung des Achsschenkels eingepresst.

• OEM-Nummer des linken Achsschenkels: 43212-35070 / 43212-35080 (variiert leicht je nach Modelljahr)

• OEM-Nummer des rechten Achsschenkels: 43211-35070 / 43211-35080

② Kern-Antriebskomponente, die durchläuft: vordere Antriebswelle / innere CV-Spindel
Der Wellenstummel der Antriebswelle läuft direkt durch diese Bronzebuchse und berührt sie. Sie wird normalerweise zusammen mit der CV-Manschette gewartet.

• OEM-Nummer der vorderen Antriebswellenbaugruppe: 43430-35010 / 43430-35022 (je nach spezifischem Modelljahr)

③ Dichtungen, die gleichzeitig ersetzt werden müssen: Vorderachs-Öldichtung (Öldichtung für Achsschenkel / Achse)
Um zu verhindern, dass Vorderachsgetriebeöl oder Fett durch den Spalt zwischen der Antriebswelle und dieser Buchse austritt, muss auf der Außenseite der Buchse eine spezielle Vorderachs-Öldichtung installiert werden. Bei der Reparatur wird die Öldichtung durch das Entfernen dieser Buchse beschädigt, daher muss sie gleichzeitig gekauft und ersetzt werden.

• OEM-Nummer der Vorderachs-Öldichtung: 90311-35018 / 90316-60002 (entsprechend spezifischen HiAce- oder Hilux-Achsträgerdesigns)

④ Optionale Einstellscheiben und Außenbuchse

• Außenbuchse (Buchse, außen): Einige Modelle verwenden an dieser Stelle ein doppellagiges Buchsdesign. Die Außenbuchse ist typischerweise mit 90381-30003codiert.

• Antriebswellen-Distanzstück (Distanzstück): 90560-30005

Wartungs- und Kaufhinweise

Paarweiser Austausch: Wenn Ihr Fahrzeug (wie ein älterer 4WD HiAce oder Hilux) auf holprigen Straßen ein metallisches Klopfgeräusch "klonk, klonk" von den Vorderrädern erzeugt oder wenn die Wurzel der vorderen Antriebswelle wiederholt Öl verliert, liegt dies normalerweise an übermäßigem Verschleiß und Spiel in dieser 90381-30006 Bronzebuchse. Es wird empfohlen, sowohl die linke als auch die rechte Seite gleichzeitig zu ersetzen.

Professionelles Einpressen: Dieses Teil ist eine massive Kupfer- / Spezialmetallbuchse und muss mit einer hydraulischen Presse und speziellem Werkzeug gleichmäßig in die Achsschenkelbohrung eingepresst werden. Schlagen Sie niemals direkt mit einem Hammer darauf, da jede Verformung das Einsetzen der neuen Antriebswelle verhindern oder zu Hochtemperaturverbrennungen und Schäden führen kann.

Qualitätssicherung & Serviceverpflichtung

Qualitätssicherung:
Jede Komponente wird unter kontrollierten Produktionsprozessen hergestellt, um eine gleichmäßige Maßhaltigkeit und Materialintegrität zu gewährleisten. Jede Einheit durchläuft vor der Verpackung die folgenden Qualitätskontrollen:

• Maßprüfung – kritische Abmessungen (ID, OD, Höhe) werden anhand der Konstruktionsspezifikationen überprüft

• Materialprüfung – Zusammensetzung und Härte der Bronzelegierung werden getestet

• Oberflächenfinish-Inspektion – Qualität der Bohrungs- und Außendurchmesser-Oberfläche wird visuell überprüft

• Verpackungsinspektion – jede Einheit wird in einer Schutzverpackung versiegelt

Verpackungsschutz:
Jede Achsschenkelbuchse ist einzeln in einer Schutzverpackung versiegelt, um Kontamination und physische Beschädigung während Lagerung und Transport zu verhindern. Die Verpackung enthält ein klares Teilnummernetikett zur einfachen Identifizierung.

Serviceverpflichtung:

 Empfehlungen für verwandte Produkte

Beim Austausch der Achsschenkelbuchse wird oft empfohlen, die folgenden verwandten Komponenten gleichzeitig zu überprüfen und gegebenenfalls zu ersetzen.
