Beschreibung der Produktfunktion

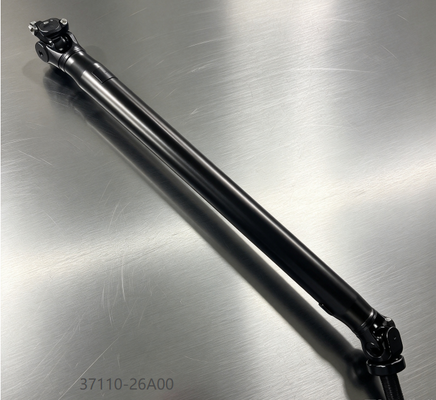

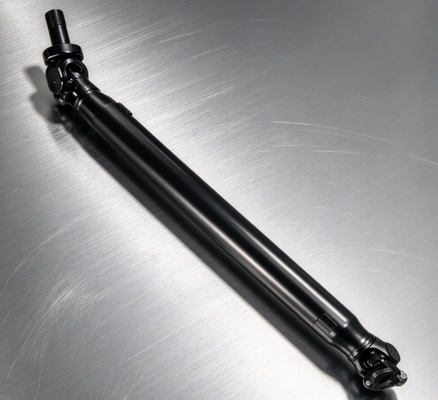

Die hintere Gelenkwelle (Teilenummer 37110-26A00) ist eine wichtige Komponente des Antriebsstrangsystems Ihres Toyota HiAce. Seine Hauptfunktion besteht darin, die Rotationskraft vom Getriebe oder Verteilergetriebe auf das Hinterachsdifferenzial zu übertragen, sodass die Hinterräder das Fahrzeug vorwärts treiben können. Diese Gelenkwellenbaugruppe verbindet den Getriebeausgang mit dem Hinterachsdifferenzial und überträgt das Drehmoment über Universalgelenke, die Aufhängungsbewegungen und Winkeländerungen des Antriebsstrangs ermöglichen. Bei Toyota HiAce-Modellen, die mit kompatiblen Diesel- und Benzinmotoren ausgestattet sind, ist eine ordnungsgemäß funktionierende hintere Gelenkwelle für eine reibungslose Leistungsabgabe, einen vibrationsfreien Betrieb und eine zuverlässige Fahrzeugleistung unerlässlich.

Häufige Symptome einer defekten Propellerwelle

Wenn bei Ihnen eines der folgenden Symptome auftritt, ist möglicherweise Ihre hintere Propellerwelle defekt und muss ausgetauscht werden:

• Vibration beim Beschleunigen:Eine spürbare Vibration, die mit zunehmender Fahrzeuggeschwindigkeit, insbesondere beim Beschleunigen, zunimmt – weist auf verschlissene Kreuzgelenke oder eine unausgeglichene Welle hin

• Klapperndes oder klopfendes Geräusch beim Schalten:Ein metallisches Klappern oder Klopfgeräusch beim Einlegen eines Gangs oder beim Beschleunigen/Verzögern – dies deutet auf verschlissene Kreuzgelenklager oder Keilwellenverzahnungen hin

• Quietschendes oder zwitscherndes Geräusch von unten:Ein rhythmisches Quietschen oder Zwitschern, das sich mit der Fahrzeuggeschwindigkeit ändert – dies weist auf trockene oder verschlissene Kreuzgelenklager hin

• Vibration, die sich bei bestimmten Geschwindigkeiten verschlimmert:Eine Vibration, die in bestimmten Geschwindigkeitsbereichen am deutlichsten zu spüren ist – dies deutet darauf hin, dass die Welle möglicherweise verbogen ist oder die Ausgleichsgewichte verloren gegangen sind

• Sichtbare Schäden oder Rost an der Welle:Bei der Inspektion werden Dellen, tiefer Rost oder Beschädigungen am Schaftrohr oder an den Kreuzgelenken festgestellt

• Fettaustritt aus Kreuzgelenken:Sichtbares Fett rund um die Kreuzgelenkkappen – das deutet auf verschlissene Dichtungen oder beschädigte Gelenkkomponenten hin

Wenn Sie diese Symptome durch eine Inspektion bestätigt haben, ist der Austausch der hinteren Propellerwelle die empfohlene Lösung.

So diagnostizieren Sie eine fehlerhafte Propellerwelle

Führen Sie vor dem Kauf eines Ersatzes diese einfachen Überprüfungen durch, um sicherzustellen, dass die Propellerwelle das Problem ist:

• Sichtprüfung:Überprüfen Sie bei sicher angehobenem Fahrzeug die Gelenkwelle auf Dellen, starken Rost oder Beschädigungen. Überprüfen Sie die Universalgelenke auf Fettlecks oder übermäßiges Spiel.

• Universalgelenk-Spieltest:Fassen Sie die Propellerwelle in der Nähe jedes Kreuzgelenks an und versuchen Sie, sie hin und her zu drehen. Übermäßiges Spiel oder Bewegung weist auf verschlissene Kreuzgelenklager hin.

• Vibrations-Straßentest:Fahren Sie mit verschiedenen Geschwindigkeiten und achten Sie auf den Geschwindigkeitsbereich, in dem die Vibrationen am stärksten spürbar sind. Vibrationen, die sich mit der Geschwindigkeit ändern und durch den Boden oder die Sitze spürbar sind, weisen oft auf ein Problem mit der Propellerwelle hin.

• Rundlaufprüfung:Verwenden Sie eine Messuhr, um den Wellenschlag zu messen, während Sie die Welle drehen. Übermäßiger Schlag weist auf eine verbogene Welle oder verschlissene Kreuzgelenke hin.

Produktattribute

Notiz:Diese Teilenummer ist hauptsächlich kompatibel mitToyota Hiace / Regius Ace 200 Series 2WD (Zweiradantrieb) Modelle mit langem Radstand / superlangem Radstand(z. B. Commuter 14-Sitzer mit Hochdach oder große Van-Modelle).Produktionsjahre:Hauptsächlich Modelle, die zwischen hergestellt wurdenAugust 2004 und Dezember 2013(Modelle der frühen und mittleren Generation).Gängige Fahrgestellcodes:TRH221K, TRH223B, TRH224W, KDH220K, KDH222B usw. (ausgestattet mit2,7-Liter-2TR-FE-Benzinmotoroder2,5T / 3,0T Dieselmotor).

DIY oder professionelle Installation?

Dieser Ersatz ist für Heimwerker geeignet, wenn:

• Sie haben Erfahrung in der Wartung von Antriebsstrangkomponenten an Fahrzeugen mit Hinterradantrieb.

• Sie haben Zugriff auf einen Drehmomentschlüssel, Wagenheberständer und grundlegende Handwerkzeuge.

• Sie können das Fahrzeug auf ebenem Untergrund sicher anheben und abstützen.

Wir empfehlen eine professionelle Installation, wenn:

• Sie sind mit dem Aus- und Einbau einer Propellerwelle nicht vertraut.

• Ihnen fehlen die richtigen Werkzeuge zum Entfernen von Kreuzgelenken und Flanschschrauben.

• Sie sind nicht sicher, ob es Ihnen gelingt, Antriebsstrang-Befestigungselemente gemäß Spezifikation anzuziehen oder Antriebsstrang-Winkel zu überprüfen.

Notiz:Eine unsachgemäße Installation kann zu Vibrationen des Antriebsstrangs und Sicherheitsproblemen führen. Stellen Sie nach der Installation sicher, dass alle Befestigungselemente mit dem vorgeschriebenen Drehmoment angezogen sind. Überprüfen Sie die ordnungsgemäße Gelenkverbindung und Wellenbalance. Um den vibrationsfreien Betrieb zu überprüfen, sollte ein Straßentest durchgeführt werden.

Komponentenposition und Kernfunktion

Standort:Die hintere Gelenkwelle befindet sich unter dem Fahrzeug und verläuft in Längsrichtung vom Getriebe- oder Verteilergetriebeausgang (vorne) zum hinteren Differentialeingang (hinten). Es sitzt zwischen dem Getriebeverlängerungsgehäuse und dem Hinterachsdifferenzial und wird hinten vom Differenzialkegelflansch abgestützt.

Verbindungen:Das vordere Ende der Propellerwelle ist über ein Universalgelenk und eine Gleitgabel oder einen Flansch mit der Ausgangswelle des Getriebes oder Verteilergetriebes verbunden. Das hintere Ende ist über ein Kreuzgelenk und einen Flansch mit dem Flansch des hinteren Differentialritzels verbunden. Durch die Universalgelenke kann die Welle Kraft übertragen und gleichzeitig Aufhängungsbewegungen und Änderungen im Antriebsstrangwinkel aufnehmen.

Kernfunktion:Die hintere Gelenkwelle dient als Hauptverbindung bei der Übertragung der Rotationskraft vom Getriebe zum hinteren Differential. Es muss hohe Drehmomentbelastungen bewältigen und gleichzeitig das Gleichgewicht und die gleichmäßige Drehung aufrechterhalten. Die Universalgelenke an jedem Ende ermöglichen eine Gelenkbewegung der Welle, wenn sich die Hinterradaufhängung bewegt, und stellen so sicher, dass die Kraftübertragung ohne Blockierung erhalten bleibt. Das Slip-Yoke (falls vorhanden) ermöglicht Änderungen der Antriebswellenlänge beim Ein- und Ausfedern der Federung.

Packungsinhalt

1 x hintere Propellerwellenbaugruppe (Teilenummer 37110-26A00). Hinweis: Befestigungsschrauben, Muttern, Unterlegscheiben und Universalgelenk-Sicherungsringe sind NICHT im Lieferumfang enthalten, sofern nicht anders angegeben. Bitte bestätigen Sie vor dem Kauf die Kompatibilität mit Ihrem Fahrzeugmodell und Baujahr.

Häufige Missverständnisse über Propellerwellen

Mythos 1:Eine Propellerwelle muss selten ausgetauscht werden.
Tatsache:Propellerwellen verschleißen mit der Zeit, insbesondere Kreuzgelenke und Keilverzahnungen. Bei Fahrzeugen mit hoher Laufleistung oder Nutzfahrzeugen können die Universalgelenke Spiel entwickeln und Vibrationen verursachen, die einen Austausch der Welle erforderlich machen.

Mythos 2:Jede Propellerwelle passt.
Tatsache:Propellerwellen sind fahrzeugspezifisch und müssen zur Getriebeleistung, zum Differenzialkegelflansch und zu den Längenanforderungen passen. Diese Welle wurde speziell für kompatible Toyota HiAce-Anwendungen entwickelt.

Mythos 3:Vibrationen sind immer ein Problem der Radbalance.
Tatsache:Vibrationen, die mit der Geschwindigkeit zunehmen und durch den Boden oder die Sitze spürbar sind, können durch eine verschlissene Propellerwelle verursacht werden, nicht nur durch Unwucht der Räder. Es sollte eine Inspektion des Antriebsstrangs durchgeführt werden.

Haben Sie nach dem Austausch immer noch Probleme?

Propellerwelle ausgetauscht, aber immer noch Probleme? Überprüfen Sie diese:

1. Wurden die Matchmarks ausgerichtet?– Falsche Phasenlage führt zu Vibrationen

2. Wurde das Mittellager korrekt eingebaut?– Ablaufloch muss nach unten zeigen

3. Wurden die Flanschschrauben richtig angezogen?– Lockere Schrauben verursachen Vibrationen und ein Sicherheitsrisiko

4. Wurde der Gelenkwinkel überprüft?– Falscher Winkel führt zu Vibrationen

5. Ist die hintere Getriebedichtung undicht?– Eine Beschädigung der Dichtung führt zu Ölverlust

6. Sind die Ausgleichsgewichte vorhanden?– Fehlende Gewichte verursachen Vibrationen

7. Ist das Differenzialkegellager verschlissen?– Verschlissenes Lager verursacht Vibrationen und Geräusche

Qualitätssicherung und Serviceverpflichtung

Qualitätssicherung:
Jede Komponente wird in kontrollierten Produktionsprozessen hergestellt, um eine gleichbleibende Maßgenauigkeit und Materialintegrität zu gewährleisten. Jede Einheit durchläuft vor dem Verpacken folgende Qualitätsprüfungen:

• Maßprüfung – kritische Abmessungen, Flanschschraubenmuster und Anzahl der Keilverzahnungen werden anhand der Konstruktionsspezifikationen überprüft

• Auswuchttest – die Wellenbaugruppe ist für einen reibungslosen Betrieb dynamisch ausgewuchtet

• Kardangelenk-Inspektion – Lagerdeckel werden auf Leichtgängigkeit und korrekten Sitz überprüft

• Inspektion der Oberflächenbeschaffenheit – Rohroberfläche und Flanschflächen werden visuell überprüft

Verpackungsschutz:
Jede Propellerwelle ist einzeln in einer Schutzverpackung versiegelt, um Verunreinigungen und physische Schäden während der Lagerung und des Transports zu verhindern. Die Verpackung enthält ein deutliches Etikett mit der Teilenummer zur einfachen Identifizierung.

Serviceverpflichtung:
