Produktfunktionsbeschreibung

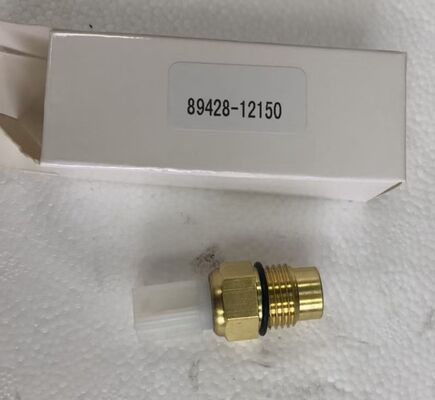

Der Kühlerlüfter-Temperaturschalter (Teilenummer 89428-12150) ist eine kritische Komponente des Motorkühlsystems Ihres Toyota-Fahrzeugs. Seine Hauptfunktion besteht darin, die Kühlmitteltemperatur zu überwachen und den Kühlerlüfter automatisch zu aktivieren, wenn der Motor eine voreingestellte Temperaturschwelle erreicht. Wenn die Kühlmitteltemperatur den Einschaltdruckpunkt erreicht (typischerweise etwa 90 °C–92 °C), schließt der Schalter den Stromkreis, aktiviert das Relais des Kühlerlüfters und schaltet den Lüfter ein. Wenn die Temperatur den Ausschaltdruckpunkt erreicht (typischerweise etwa 85 °C–87 °C), öffnet der Schalter den Stromkreis und schaltet den Lüfter aus. Dieser automatische Betrieb hält die optimale Motortemperatur, verhindert Überhitzung und gewährleistet eine effiziente Kraftstoffverbrennung. Dieser Schalter ist einpolig, schließer-Typ mit einem M16 x 1,5 Gewinde und einem weißen, quadratischen Stecker.

Häufige Symptome eines defekten Kühlerlüfter-Temperaturschalters

Wenn eines der folgenden Symptome auftritt, ist Ihr Kühlerlüfter-Temperaturschalter möglicherweise defekt und muss ersetzt werden:

• Überhitzung des Motors im Leerlauf oder bei niedrigen Geschwindigkeiten: Die Temperaturanzeige steigt über den Normalwert, wenn das Fahrzeug steht oder sich langsam bewegt, kehrt aber bei schneller Fahrt wieder zum Normalwert zurück. Dies deutet darauf hin, dass der Lüfter nicht aktiviert wird, wenn er benötigt wird

• Kühlerlüfter läuft ständig: Der Kühlerlüfter bleibt ständig eingeschaltet, auch wenn der Motor kalt ist. Dies deutet darauf hin, dass der Schalter in der geschlossenen Position klemmt

• Kühlerlüfter aktiviert sich nie: Die Temperaturanzeige steigt gefährlich hoch, aber der Lüfter schaltet sich nie ein. Dies deutet darauf hin, dass der Schalter in der offenen Position ausgefallen ist

• Temperaturanzeige schwankt abnormal: Die Kühlmitteltemperaturanzeige schwankt schnell oder unregelmäßig, was auf einen inkonsistenten Lüfterbetrieb hindeutet

• Durchgebrannte Sicherung des Kühlerlüfters: Die Sicherung des Lüfterkreises brennt wiederholt durch, möglicherweise verursacht durch einen Kurzschluss im Schalter

• Klimaanlagenleistung verschlechtert sich bei niedrigen Geschwindigkeiten: Die Klimaanlage wird im Stand weniger effektiv, da der Luftstrom durch den Kondensator unzureichend ist

Wenn Sie diese Symptome durch Inspektion bestätigt haben, ist der Austausch des Kühlerlüfter-Temperaturschalters die empfohlene Lösung.

Diagnose eines defekten Kühlerlüfter-Temperaturschalters

Führen Sie diese einfachen Prüfungen durch, bevor Sie ein Ersatzteil kaufen, um zu bestätigen, dass der Kühlerlüfter-Temperaturschalter das Problem ist:

• Sichtprüfung: Lokalisieren Sie den Schalter am Kühler oder am Thermostatgehäuse. Prüfen Sie auf Kühlmittellecks an den Gewinden, Korrosion am Stecker oder beschädigte Kabel

• Lüfterbetriebstest: Starten Sie den Motor und lassen Sie ihn im Leerlauf laufen, bis er die Betriebstemperatur erreicht hat. Beobachten Sie, ob der Kühlerlüfter aktiviert wird, wenn die Temperaturanzeige den normalen Bereich erreicht. Wenn nicht, ist der Schalter möglicherweise defekt

• Durchgangsprüfung: Trennen Sie den Steckverbinder des Schalters und prüfen Sie mit einem Multimeter den Durchgang zwischen den Klemmen des Schalters. Bei Raumtemperatur (kalt) sollte der Schalter Durchgang aufweisen (normalerweise geschlossen). Wenn er auf die Ausschalttemperatur erhitzt wird, sollte der Durchgang unterbrochen sein

• Überbrückungskabeltest: Bei eingeschalteter Zündung trennen Sie den Steckverbinder des Schalters und überbrücken Sie die Klemmen. Wenn der Lüfter aktiviert wird, sind der Stromkreis und das Relais funktionsfähig, und der Schalter ist wahrscheinlich defekt

Produktattribute

Komponentenstandort & Kernfunktion

Standort: Der Kühlerlüfter-Temperaturschalter ist typischerweise am Kühler oder am Thermostatgehäuse montiert, wobei die Gewindesonde in den Kühlmittelstrom ragt. Er ist an einer Stelle positioniert, an der er die Kühlmitteltemperatur genau erfassen kann, wenn diese den Motor verlässt oder in den Kühler eintritt.

Anschlüsse: Der Schalter wird über einen einpoligen Stecker (weiß, quadratisch) an das elektrische System des Fahrzeugs angeschlossen. Der Schalter wird mit einem M16 x 1,5 Gewinde in den Kühlmittelkanal eingeschraubt. Wenn das Kühlmittel die Einschalttemperatur erreicht, schließen interne Kontakte und vervollständigen den Stromkreis zum Lüfterrelais. Eine Dichtungsscheibe oder Dichtung wird verwendet, um Kühlmittellecks an der Befestigungsstelle zu verhindern.

Kernfunktion: Der Kühlerlüfter-Temperaturschalter dient als primäre Steuerung für den Betrieb des Motorkühlerlüfters. Er überwacht kontinuierlich die Kühlmitteltemperatur und liefert ein Ein-/Aus-Signal an das Lüfterrelais. Dieser automatische Betrieb stellt sicher, dass der Lüfter nur bei Bedarf läuft, hält die optimale Motortemperatur aufrecht und minimiert gleichzeitig unnötige Lüfterbetriebszeiten, die Strom verbrauchen und Lärm verursachen können. Der Schalter arbeitet nach dem Prinzip eines normalerweise geschlossenen Kontakts und öffnet den Stromkreis, wenn die Temperatur den Ausschaltdruckpunkt erreicht.

Packungsinhalt

1 x Kühlerlüfter-Temperaturschalter (Teilenummer 89428-12150). Hinweis: Dichtungsscheibe, elektrischer Stecker und Befestigungsmaterial sind NICHT enthalten, es sei denn, dies ist angegeben. Bitte überprüfen Sie die Kompatibilität mit Ihrem Fahrzeugmodell und -jahr vor dem Kauf.

Schritt-für-Schritt-Installationsanleitung

Diese Installationsanleitung soll Ihnen helfen, Ihren Kühlerlüfter-Temperaturschalter sicher auszutauschen. Stellen Sie vor Beginn sicher, dass der Motor vollständig abgekühlt und das Fahrzeug auf ebener Fläche geparkt ist. Sie benötigen folgende Werkzeuge: 17-mm-Schraubenschlüssel, Multimeter und Kühlmittel.

Schritt 1: Stellen Sie sicher, dass der Motor vollständig abgekühlt ist. Stellen Sie einen Behälter unter den Schalter, um austretendes Kühlmittel aufzufangen.

Schritt 2: Trennen Sie den elektrischen Stecker vom Schalter, indem Sie auf die Entriegelungslasche drücken.

Schritt 3: Entfernen Sie den alten Schalter mit einem 17-mm-Schraubenschlüssel. Drehen Sie gegen den Uhrzeigersinn, um ihn zu lösen.

Schritt 4: Reinigen Sie das Befestigungsgewinde am Kühler oder am Thermostatgehäuse. Überprüfen Sie die Dichtfläche auf Beschädigungen.

Schritt 5: Installieren Sie den neuen Schalter mit einer neuen Dichtungsscheibe. Ziehen Sie ihn fest an, aber nicht übermäßig.

Schritt 6: Schließen Sie den elektrischen Stecker wieder an, bis er einrastet. Füllen Sie das Kühlsystem mit der richtigen Kühlmittelmischung auf. Entlüften Sie das System.

Kritischer Schritt: Starten Sie den Motor und lassen Sie ihn die Betriebstemperatur erreichen. Beobachten Sie, ob der Kühlerlüfter aktiviert wird, wenn die Temperaturanzeige den normalen Bereich erreicht. Prüfen Sie auf Kühlmittellecks um den Schalter herum.

Profi-Tipp: Verwenden Sie beim Austausch des Schalters immer eine neue Dichtungsscheibe. Reinigen Sie die Steckeranschlüsse und tragen Sie dielektrisches Fett auf, um Korrosion zu vermeiden. Überprüfen Sie das Lüfterrelais und die Sicherung, wenn der Lüfter immer noch nicht funktioniert.

Häufige Missverständnisse über Kühlerlüfter-Schalter

Mythos 1: Der Lüfterschalter und der Kühlmitteltemperatursensor sind dasselbe.
Fakt: Der Lüfterschalter steuert den Betrieb des Kühlerlüfters und ist typischerweise ein einpoliger Ein-/Ausschalter. Der Kühlmitteltemperatursensor (ECT) sendet Temperaturdaten an das ECM für die Kraftstoffeinspritzung und den Betrieb der Anzeige und ist normalerweise ein zweipoliger Sensor. Es handelt sich um separate Komponenten mit unterschiedlichen Funktionen.

Mythos 2: Wenn der Lüfter läuft, ist der Schalter gut.
Fakt: Ein Schalter kann in der geschlossenen Position ausfallen, wodurch der Lüfter ständig läuft. Dies entlädt die Batterie und kann andere Probleme im Kühlsystem verschleiern. Der Schalter sollte sowohl auf offenen als auch auf geschlossenen Betrieb geprüft werden.

Mythos 3: Jeder Temperaturschalter funktioniert.
Fakt: Temperaturschalter sind fahrzeugspezifisch und müssen Gewindegröße, Steckertyp und Betriebstemperaturbereich entsprechen. Dieser Schalter ist speziell für kompatible Toyota-Anwendungen mit einem M16 x 1,5 Gewinde und einem Bereich von 87 °C–92 °C ausgelegt.

Qualitätssicherung & Serviceverpflichtung

Qualitätssicherung:
Jede Komponente wird unter kontrollierten Produktionsprozessen hergestellt, um eine gleichbleibende Maßhaltigkeit und Materialintegrität zu gewährleisten. Jede Einheit durchläuft vor der Verpackung folgende Qualitätskontrollen:

• Maßprüfung – Gewindegröße, Steckertyp und Gehäuseabmessungen werden anhand der Konstruktionsspezifikationen überprüft

• Schaltprüfung – Aktivierungs- und Deaktivierungstemperaturen werden getestet

• Dichtheitsprüfung – Dichtheit wird bestätigt

• Oberflächeninspektion – Oberflächenqualität und Korrosionsschutz werden visuell überprüft

Verpackungsschutz:
Jeder Temperaturschalter ist einzeln in einer Schutzverpackung versiegelt, um Kontamination und physische Beschädigung während Lagerung und Transport zu verhindern. Die Verpackung enthält ein klares Etikett mit der Teilenummer zur einfachen Identifizierung.

Serviceverpflichtung:
