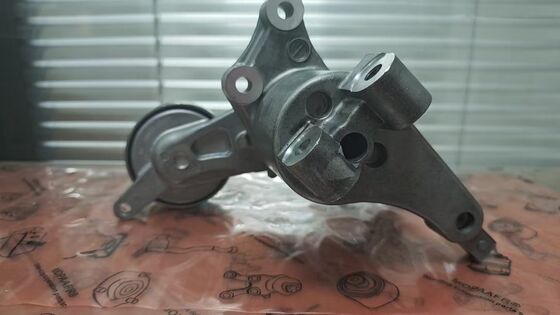

16620-30031 Spannungsgurt mit V-Gürteln für TOYOTA FORTUNER HILUX HIACE GGN50 GGN15 1662030031

Beschreibung der Produktfunktion

Die Keilrippenriemenspannerbaugruppe (Teilenummer 16620-30031) ist eine wichtige Komponente des Nebenantriebssystems Ihres Toyota-Dieselmotors. Seine Hauptfunktion besteht darin, eine konstante, optimale Spannung des Keilrippenriemens aufrechtzuerhalten, der die Lichtmaschine, die Wasserpumpe, die Servolenkungspumpe und den Klimakompressor antreibt. Dieser automatische Spanner nutzt einen internen Federmechanismus, um Riemendehnung und -verschleiß auszugleichen und sicherzustellen, dass der Riemen während seiner gesamten Lebensdauer ordnungsgemäß gespannt bleibt. Ohne die richtige Riemenspannung kann der Riemen durchrutschen, was zu quietschenden Geräuschen, einer verminderten Leistung des Zubehörs und einem möglichen Riemenausfall führen kann. Bei Toyota Hilux-, HiAce-, Fortuner- und Dyna-Modellen, die mit 1KD-FTV- oder 2KD-FTV-Dieselmotoren ausgestattet sind, ist ein ordnungsgemäß funktionierender Riemenspanner für den zuverlässigen Betrieb des Zubehörs und die Vermeidung von Ausfällen unerlässlich.

Häufige Symptome eines defekten Riemenspanners

Wenn bei Ihnen eines der folgenden Symptome auftritt, ist möglicherweise Ihr Keilrippenriemenspanner defekt und muss ausgetauscht werden:

• Quietschendes oder zwitscherndes Geräusch aus dem Riemenbereich:Ein hohes Quietschen beim Starten oder Beschleunigen weist darauf hin, dass der Riemen aufgrund unzureichender Spannung durchrutscht

• Riemenquietschen, das sich bei Kälte oder Nässe verschlimmert:Die Spannfeder wird mit der Zeit schwächer und kann nicht unter allen Bedingungen die richtige Spannung aufrechterhalten

• Sichtbare Riemenabnutzung oder Verglasung:Der Serpentinenriemen weist aufgrund ständigen Rutschens übermäßigen Verschleiß, Risse oder ein glänzendes, glasiges Aussehen auf

• Probleme mit der Zubehörleistung:Die Lichtmaschine lädt nicht richtig, die Servolenkung fühlt sich schwer an oder die Klimaanlage kühlt aufgrund von Riemenschlupf nicht effektiv

• Lagergeräusch der Spannrolle:Knirschen oder Rumpeln an der Spannrolle, was auf verschlissene Innenlager hindeutet

• Riemen springt oder löst sich:In schweren Fällen führt der verschlissene Spanner dazu, dass der Riemen vollständig von den Riemenscheiben springt

• Sichtbare Beschädigung oder Fehlausrichtung:Der Spannarm ist gerissen, die Riemenscheibe ist falsch ausgerichtet oder der Federmechanismus ist defekt

Wenn Sie diese Symptome durch eine Inspektion bestätigt haben, ist der Austausch der Riemenspannerbaugruppe die empfohlene Lösung.

So diagnostizieren Sie einen defekten Riemenspanner

Führen Sie vor dem Kauf eines Ersatzes diese einfachen Überprüfungen durch, um sicherzustellen, dass der Riemenspanner das Problem ist:

• Sichtprüfung:Überprüfen Sie den Serpentinenriemen auf Verglasung, Risse oder übermäßigen Verschleiß. Überprüfen Sie die Spannrolle auf Fehlausrichtung oder Schäden am Arm

• Prüfung der Riemenspannung:Drücken Sie bei ausgeschaltetem Motor auf den Riemen zwischen zwei Riemenscheiben. Es sollte eine minimale Durchbiegung aufweisen (ungefähr 10-15 mm). Übermäßige Bewegung weist auf einen schwachen Spanner hin

• Riemenscheibenlagertest:Drehen Sie die Spannrolle von Hand. Es sollte sich sanft und leise drehen. Schleifen oder Rauheit weisen auf verschlissene Lager hin

• Geräuschtest:Achten Sie bei laufendem Motor auf Quietschen im Riemenbereich. Wenn das Geräusch verschwindet, wenn Sie eine kleine Menge Wasser auf den Riemen sprühen, ist wahrscheinlich der Spanner die Ursache

• Kontrolle der Spannerbewegung:Beobachten Sie den Spannarm, während der Motor im Leerlauf läuft. Es sollte sich leicht bewegen, um Laständerungen auszugleichen. Ein blockierter oder zu lockerer Arm weist auf einen Ausfall hin

Produktattribute

Komponentenposition und Kernfunktion

Standort:Der Keilrippenriemenspanner ist vorne am Motorblock montiert und so positioniert, dass er auf seinem Rücklauf gegen den Keilrippenriemen drückt. Es sitzt zwischen dem Motorblock (hinten) und dem Riemen (vorne), wobei die Riemenscheibe die Riemenoberfläche berührt.

Verbindungen:Die Spannerbaugruppe wird mit Befestigungsschrauben am Motorblock befestigt. Die Spannrolle berührt die Rückseite (flach) des Keilrippenriemens. Eine interne Torsionsfeder sorgt für die Spannkraft, und der Arm dreht sich, um die Riemenspannung automatisch anzupassen, wenn sich der Riemen aufgrund von Temperaturänderungen ausdehnt oder zusammenzieht.

Kernfunktion:Der Riemenspanner dient als automatische Spannvorrichtung für das Keilrippenriemensystem. Es hält die Spannung des Riemens unabhängig von Motordrehzahl, Temperatur oder Zubehörlast konstant. Durch die Verhinderung von Riemenschlupf wird sichergestellt, dass die Lichtmaschine ordnungsgemäß aufgeladen wird, die Wasserpumpe das Kühlmittel effektiv umwälzt, die Servolenkung Unterstützung bietet und der Klimakompressor effizient arbeitet. Der Spanner dämpft außerdem Riemenvibrationen und verlängert die Riemenlebensdauer.

Packungsinhalt

1 x Keilrippenriemenspanner-Baugruppe (Teilenummer 16620-30031). Hinweis: Keilrippenriemen, Befestigungsschrauben und andere Hardware sind NICHT im Lieferumfang enthalten, sofern nicht anders angegeben. Bitte bestätigen Sie vor dem Kauf die Kompatibilität mit dem Modell und Motor Ihres Fahrzeugs.

DIY oder professionelle Installation?

Dieser Ersatz ist für Heimwerker geeignet, wenn:

• Sie verfügen über grundlegende mechanische Fähigkeiten und Erfahrung mit Keilrippenriemensystemen.

• Sie haben Zugriff auf einen Steckschlüsselsatz, eine Ratsche und möglicherweise eine Brechstange zum Lösen des Riemens.

• Bei kühlem Motor können Sie sicher am Fahrzeug arbeiten.

Wir empfehlen eine professionelle Installation, wenn:

• Sie sind mit der Führung des Keilrippenriemens und dem Austausch des Spanners nicht vertraut.

• Ihnen fehlen die richtigen Werkzeuge zum Aus- und Einbau des Riemens.

• Sie sind nicht sicher, ob Sie nach der Installation die richtige Riemenspannung überprüfen können.

Notiz:Eine unsachgemäße Installation kann zu einer Fehlausrichtung des Riemens, vorzeitigem Verschleiß und Ausfall von Zubehörteilen führen. Der Spanner muss richtig sitzen und mit dem vorgeschriebenen Drehmoment angezogen sein. Überprüfen Sie den Keilrippenriemen immer auf Verschleiß und ersetzen Sie ihn gegebenenfalls. Überprüfen Sie den Riemenverlauf nach der Installation.

Schritt-für-Schritt-Installationsanleitung

Diese Installationsanleitung soll Ihnen dabei helfen, Ihren Keilrippenriemenspanner sicher auszutauschen. Stellen Sie vor dem Starten sicher, dass der Motor vollständig abgekühlt ist und das Fahrzeug auf ebenem Boden geparkt ist. Sie benötigen folgende Werkzeuge: Steckschlüsselsatz, Ratsche und möglicherweise eine Brechstange.

Schritt 1:Trennen Sie das Minuskabel der Batterie. Beachten Sie die Keilrippenriemenführung als Referenz beim Zusammenbau.

Schritt 2:Entlasten Sie den Keilrippenriemen, indem Sie den Spannarm mit einer Brechstange oder einem geeigneten Werkzeug drehen. Schieben Sie den Riemen von der Spannrolle.

Schritt 3:Entfernen Sie die Befestigungsschrauben, mit denen die Spannerbaugruppe am Motorblock befestigt ist. Beachten Sie die Positionen und Längen der Schrauben.

Schritt 4:Entfernen Sie die alte Spannerbaugruppe vom Motor. Reinigen Sie die Montagefläche und prüfen Sie den Serpentinenriemen auf Abnutzung, Verglasung oder Risse. Tauschen Sie den Riemen bei Bedarf aus.

Schritt 5:Installieren Sie die neue Spannerbaugruppe am Motorblock. Bringen Sie die Befestigungsschrauben wieder an und ziehen Sie sie mit dem vorgeschriebenen Drehmoment an.

Schritt 6:Verlegen Sie den Keilrippenriemen gemäß der Abbildung. Lassen Sie den Spannarm los, um Spannung auf den Riemen auszuüben. Stellen Sie sicher, dass der Riemen auf allen Riemenscheiben richtig sitzt.

Kritischer Schritt:Stellen Sie sicher, dass der Riemen richtig verlegt und richtig gespannt ist. Starten Sie den Motor und prüfen Sie, ob er quietscht oder ungewöhnliche Geräusche macht. Überprüfen Sie die Funktion des Spanners, während der Motor im Leerlauf läuft.

Profi-Tipp:Überprüfen Sie beim Ersetzen des Spanners immer den Keilrippenriemen und ersetzen Sie ihn, wenn er abgenutzt ist. Überprüfen Sie alle Riemenscheiben auf Ausrichtung und Lagerzustand. Verwenden Sie, falls verfügbar, einen Riemenspannungsmesser, um die korrekte Spannung zu überprüfen.

Häufige Missverständnisse über Riemenspanner

Mythos 1:Der Riemenspanner muss selten ausgetauscht werden.
Tatsache:Die Spannfeder wird mit der Zeit schwächer und die Riemenscheibenlager verschleißen. Bei Fahrzeugen mit hoher Laufleistung ist der Spanner eine häufige Ursache für Riemenquietschen und sollte bei Auftreten von Symptomen ausgetauscht werden.

Mythos 2:Es passt jeder Riemenspanner.
Tatsache:Riemenspanner sind motorspezifisch und müssen zur Montagekonfiguration, zum Riemenscheibendurchmesser und zur Riemenführung passen. Dieser Spanner wurde speziell für Toyota 1KD-FTV- und 2KD-FTV-Dieselmotoranwendungen entwickelt.

Mythos 3:Durch den Austausch des Riemens wird das Quietschgeräusch behoben.
Tatsache:Wenn die Spannfeder schwach ist oder das Riemenscheibenlager verschlissen ist, rutscht ein neuer Riemen immer noch und quietscht. Um die richtige Riemenspannung wiederherzustellen, muss der Spanner ausgetauscht werden.

Lagerung und Haltbarkeit

• An einem kühlen, trockenen Ort ohne direkte Sonneneinstrahlung lagern.

• Bewahren Sie den Spanner bis zum Einbau in der Originalverpackung auf, um Verunreinigungen oder Beschädigungen zu vermeiden.

• Vermeiden Sie den Kontakt mit Feuchtigkeit, Öl, Fett oder Lösungsmitteln, die den Federmechanismus oder die Lager beeinträchtigen könnten.

• Lassen Sie den Spanner nicht fallen und setzen Sie ihn keinen Stößen aus, da dies die innere Feder oder Riemenscheibe beschädigen kann.

Kundendienst und Garantie

Dieses Produkt unterliegt unserer Qualitätssicherung. Wenn Sie Fragen oder Probleme bezüglich der Passform oder Qualität haben, kontaktieren Sie uns bitte und wir werden innerhalb von 24 Stunden antworten.
